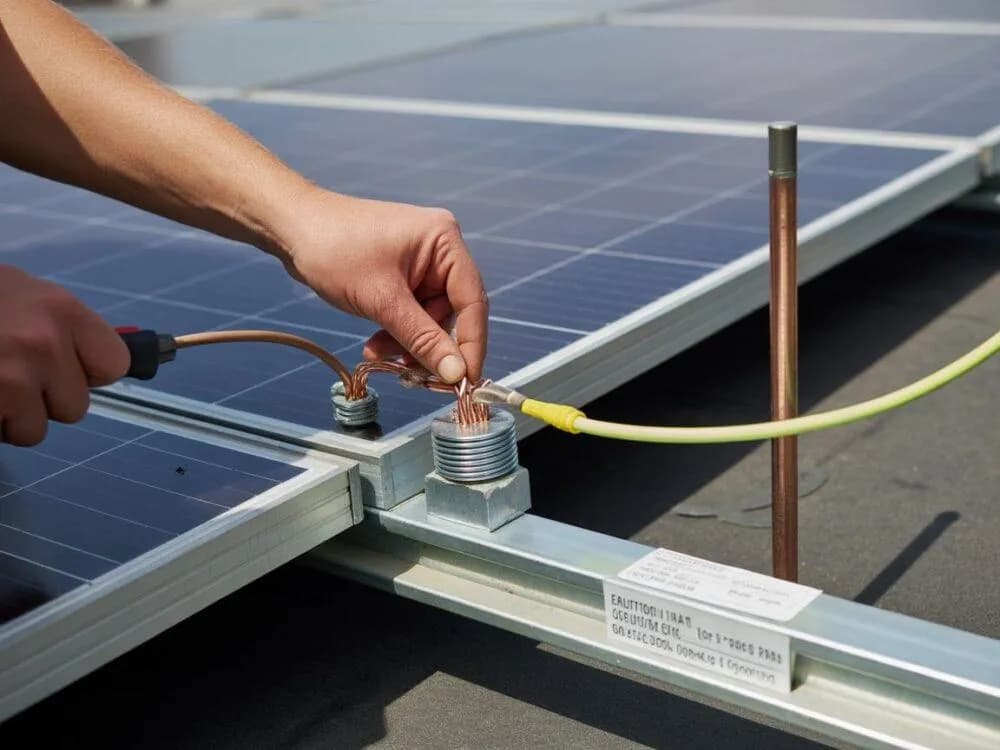

Wybór odpowiedniego przewodu do uziemienia paneli fotowoltaicznych jest kluczowy dla zapewnienia bezpieczeństwa całej instalacji. Uziemienie chroni przed skutkami wyładowań atmosferycznych i zwarć, dlatego ważne jest, aby stosować przewody o odpowiednich parametrach. Zazwyczaj zaleca się użycie przewodów miedzianych o przekroju co najmniej 6 mm², a w wielu przypadkach nawet 16 mm², zwłaszcza w połączeniach z główną szyną uziemiającą.
W artykule omówimy różne rodzaje przewodów, ich właściwości oraz zasady prawidłowego montażu. Dowiesz się również, jakie przepisy regulują uziemienie instalacji PV oraz jakie są konsekwencje ich nieprzestrzegania. Dzięki tym informacjom zyskasz wiedzę, która pozwoli Ci na bezpieczne i zgodne z normami zainstalowanie systemu fotowoltaicznego.
Najistotniejsze informacje:
- Do uziemienia paneli PV należy stosować przewód miedziany o przekroju co najmniej 6 mm².
- Zaleca się użycie przewodów o większym przekroju, np. 16 mm², dla lepszej ochrony.
- Wszystkie metalowe elementy instalacji powinny być połączone przewodem LGY (H07V-K).
- Przewód uziemienia o przekroju 16 mm² jest szczególnie zalecany do połączeń z szyną wyrównawczą PE budynku.
- Nieprzestrzeganie norm uziemienia może prowadzić do poważnych konsekwencji, w tym ryzyka pożaru.
Wybór odpowiedniego przewodu do uziemienia paneli PV dla bezpieczeństwa
Wybór odpowiedniego przewodu do uziemienia paneli fotowoltaicznych jest kluczowy dla zapewnienia bezpieczeństwa całej instalacji. Uziemienie chroni przed skutkami wyładowań atmosferycznych oraz zwarciami, co może zapobiec poważnym uszkodzeniom. Przy wyborze przewodu warto zwrócić uwagę na jego materiał, przekrój oraz właściwości elektryczne, które wpływają na jego efektywność w ochronie.
Najczęściej stosowanym materiałem do produkcji przewodów uziemiających jest miedź, ze względu na swoje doskonałe właściwości przewodzące. Alternatywnie, używa się również aluminium, które jest lżejsze, ale mniej efektywne w przewodzeniu prądu. Dobór odpowiedniego przewodu powinien uwzględniać nie tylko wymagania techniczne, ale także warunki środowiskowe, w jakich będzie on eksploatowany.
Rodzaje przewodów do uziemienia paneli PV i ich właściwości
W instalacjach fotowoltaicznych najczęściej wykorzystuje się dwa rodzaje przewodów: miedziane i aluminiowe. Przewody miedziane, ze względu na swoją wysoką przewodność, są preferowane w wielu zastosowaniach, szczególnie tam, gdzie wymagana jest wysoka jakość uziemienia. Miedź charakteryzuje się również większą odpornością na korozję, co czyni ją bardziej trwałym wyborem w trudnych warunkach atmosferycznych.
- Przewody miedziane: przekrój minimum 6 mm², zalecany 16 mm² w przypadku połączeń z główną szyną uziemiającą.
- Przewody aluminiowe: lżejsze, tańsze, ale o niższej przewodności, co może wpływać na ich skuteczność.
- Przewody LGY (H07V-K): stosowane do łączenia elementów metalowych instalacji PV, zapewniające bezpieczeństwo połączeń.
| Rodzaj przewodu | Materiał | Przekrój (mm²) | Zastosowanie |
| Miedziany | Miedź | 6-16 | Uziemienie paneli PV |
| Aluminiowy | Aluminium | 6-16 | Alternatywne uziemienie |
Minimalne przekroje przewodów uziemiających dla instalacji PV
W przypadku instalacji paneli fotowoltaicznych, minimalne przekroje przewodów uziemiających mają kluczowe znaczenie dla bezpieczeństwa całego systemu. Zgodnie z obowiązującymi normami, przewody miedziane powinny mieć przekrój co najmniej 6 mm², jednak w praktyce zaleca się stosowanie przewodów o większym przekroju, np. 16 mm². Taki dobór zapewnia lepszą ochronę i minimalizuje ryzyko zwarć oraz uszkodzeń.

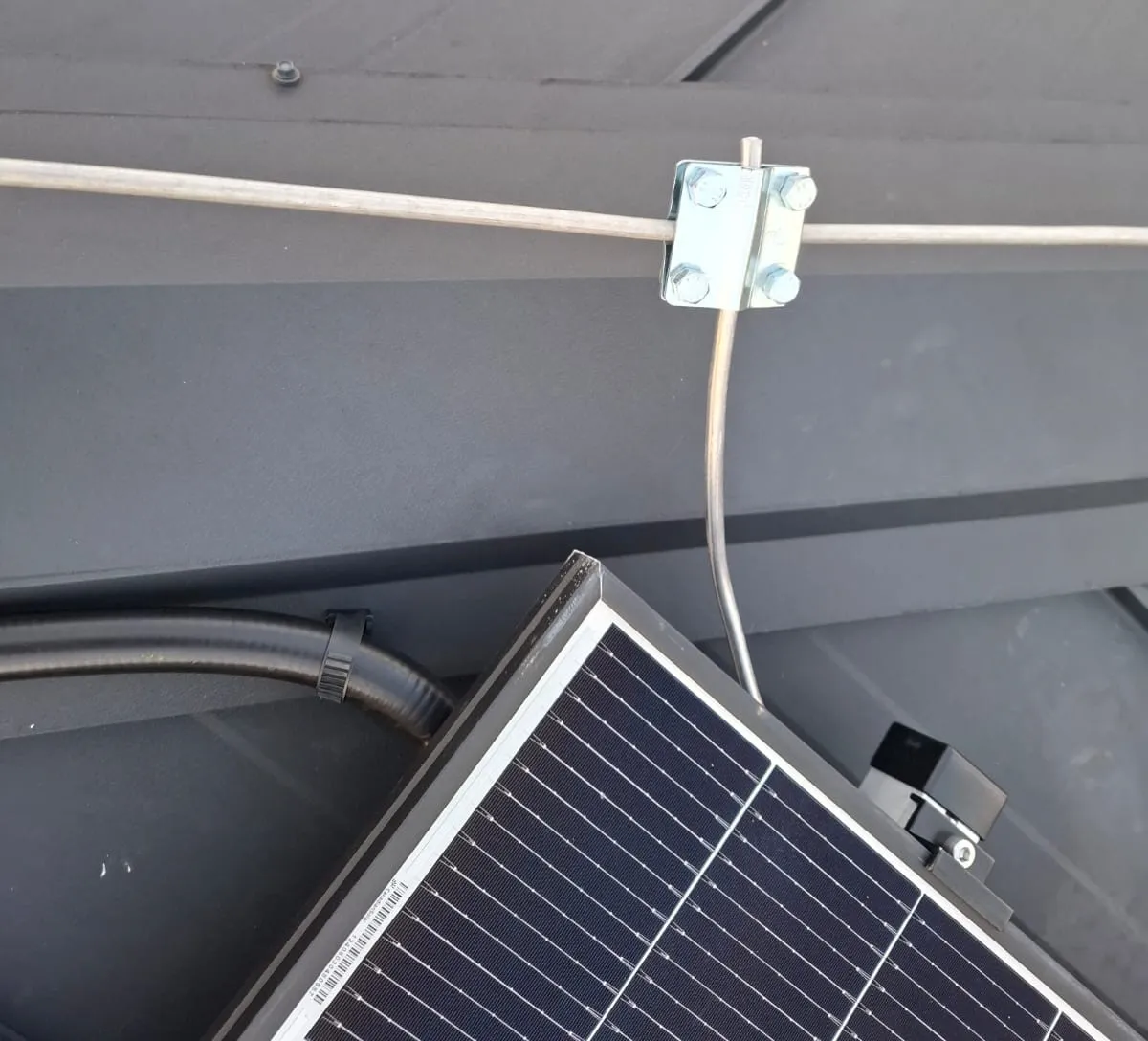

Wszystkie elementy metalowe instalacji PV, takie jak ramy modułów i konstrukcje wsporcze, powinny być połączone galwanicznie, co dodatkowo zwiększa bezpieczeństwo. Przewód uziemienia o przekroju 16 mm² jest szczególnie zalecany do połączeń z szyną wyrównawczą PE budynku oraz do instalacji odgromowych. Przestrzeganie tych norm jest niezbędne, aby uniknąć poważnych konsekwencji, takich jak pożar czy uszkodzenie sprzętu.
Najważniejsze zasady montażu przewodów uziemiających
Podczas montażu przewodów uziemiających w systemach fotowoltaicznych istnieje kilka kluczowych zasad, których należy przestrzegać. Po pierwsze, przewody muszą być odpowiednio podłączone do wszystkich metalowych elementów instalacji, takich jak ramy modułów i konstrukcje wsporcze. Ważne jest, aby upewnić się, że połączenia są solidne i trwałe, co zapewni ich długoterminową efektywność. Po drugie, przewody powinny być prowadzone w taki sposób, aby unikać narażenia na uszkodzenia mechaniczne oraz wpływ warunków atmosferycznych.
Inną istotną zasadą jest stosowanie odpowiednich punktów połączeniowych, które powinny być łatwo dostępne do ewentualnych inspekcji i konserwacji. Dobrą praktyką jest również oznaczenie wszystkich przewodów uziemiających, co ułatwi identyfikację podczas przyszłych prac serwisowych. Prawidłowe wykonanie tych połączeń jest kluczowe dla bezpieczeństwa instalacji i powinno być traktowane jako priorytet.
Zastosowanie przewodów LGY (H07V-K) w instalacjach PV
Przewody LGY (H07V-K) są powszechnie stosowane w instalacjach fotowoltaicznych ze względu na swoje korzystne właściwości. Ich konstrukcja zapewnia wysoką odporność na warunki atmosferyczne oraz działanie substancji chemicznych, co sprawia, że są idealnym wyborem do uziemienia paneli PV. Przewody te charakteryzują się elastycznością, co ułatwia ich montaż w różnych konfiguracjach instalacji.
Przykładami zastosowania przewodów LGY są połączenia między metalowymi elementami konstrukcji a szyną wyrównawczą PE budynku. Dzięki ich solidności i trwałości, przewody LGY skutecznie chronią instalację przed skutkami wyładowań atmosferycznych oraz zwarciami. Warto również zauważyć, że stosowanie tych przewodów pozwala na spełnienie wymogów norm bezpieczeństwa i zapewnia długotrwałą ochronę systemu.
Przepisy i normy dotyczące uziemienia paneli fotowoltaicznych
W kontekście instalacji paneli fotowoltaicznych, przepisy i normy dotyczące uziemienia są kluczowe dla zapewnienia bezpieczeństwa i efektywności systemów. Zgodnie z obowiązującymi regulacjami, każdy element metalowy instalacji musi być odpowiednio uziemiony, aby chronić użytkowników przed zagrożeniami związanymi z wyładowaniami atmosferycznymi oraz zwarciami. W Polsce regulacje te są określone w normach PN-EN 62305 oraz PN-IEC 60364, które szczegółowo opisują wymagania dotyczące ochrony odgromowej i uziemienia.
Instalatorzy paneli PV muszą być świadomi tych norm, ponieważ ich przestrzeganie ma bezpośredni wpływ na bezpieczeństwo użytkowników oraz trwałość samej instalacji. Niezastosowanie się do przepisów może prowadzić do poważnych konsekwencji, w tym uszkodzenia sprzętu oraz odpowiedzialności prawnej. Dlatego tak ważne jest, aby wszystkie instalacje były zgodne z wymaganiami prawnymi i normatywnymi.
Obowiązujące regulacje prawne w zakresie uziemienia
W Polsce, obowiązujące regulacje prawne dotyczące uziemienia instalacji fotowoltaicznych obejmują m.in. przepisy zawarte w Prawie budowlanym oraz normy PN-EN 62305, które określają zasady ochrony odgromowej. Wymagają one, aby wszystkie metalowe elementy instalacji były połączone z systemem uziemiającym, co minimalizuje ryzyko uszkodzeń spowodowanych wyładowaniami atmosferycznymi. Ponadto, regulacje te wskazują na konieczność stosowania odpowiednich materiałów oraz technik montażowych, co ma na celu zapewnienie maksymalnego bezpieczeństwa.
| Regulacja | Opis |
| PN-EN 62305 | Norma dotycząca ochrony odgromowej budynków i instalacji |
| PN-IEC 60364 | Norma dotycząca instalacji elektrycznych w budynkach |
| Prawo budowlane | Przepisy dotyczące budowy i eksploatacji obiektów budowlanych |
Konsekwencje nieprzestrzegania norm uziemienia w instalacjach PV
Nieprzestrzeganie norm uziemienia w instalacjach fotowoltaicznych może prowadzić do poważnych ryzyk i konsekwencji. Przede wszystkim, istnieje wysokie ryzyko wystąpienia pożaru, które może być spowodowane niewłaściwym uziemieniem lub jego brakiem. W sytuacji, gdy instalacja nie spełnia wymogów prawnych, właściciele mogą również ponosić odpowiedzialność prawną za szkody wyrządzone osobom trzecim lub mieniu. Dodatkowo, brak zgodności z normami może prowadzić do uszkodzenia sprzętu, co wiąże się z kosztownymi naprawami lub wymianą paneli.
Warto również zauważyć, że nieprzestrzeganie regulacji może skutkować utratą gwarancji na urządzenia fotowoltaiczne. W przypadku awarii, producenci mogą odmówić naprawy, jeśli instalacja nie była wykonana zgodnie z zaleceniami. Dlatego tak istotne jest, aby wszelkie prace związane z uziemieniem były przeprowadzane zgodnie z obowiązującymi normami i przepisami.
Czytaj więcej: Ile kosztują listwy do paneli? Sprawdź ceny i jakość, zanim kupisz
Inwestycje w nowoczesne technologie uziemienia paneli PV
W miarę jak technologia fotowoltaiczna się rozwija, nowoczesne metody uziemienia stają się coraz bardziej dostępne i efektywne. Inwestycja w systemy uziemiające, które wykorzystują materiały kompozytowe lub innowacyjne rozwiązania, takie jak przewody o wysokiej przewodności, może znacząco zwiększyć bezpieczeństwo i trwałość instalacji. Przykładem mogą być przewody z dodatkowymi powłokami ochronnymi, które zwiększają odporność na działanie czynników atmosferycznych oraz substancji chemicznych, co jest szczególnie istotne w trudnych warunkach eksploatacyjnych.
Warto również rozważyć integrację systemów monitorowania, które pozwalają na bieżąco śledzić stan uziemienia i wykrywać potencjalne problemy. Technologie IoT (Internet of Things) mogą dostarczać danych o ewentualnych awariach lub nieprawidłowościach w czasie rzeczywistym, co umożliwia szybką reakcję i minimalizowanie ryzyka. Takie podejście nie tylko zwiększa bezpieczeństwo, ale również wydłuża żywotność całego systemu fotowoltaicznego, co jest korzystne zarówno dla właścicieli instalacji, jak i dla środowiska.
